Amplifier Solutions
事業紹介
- 移動通信、放送、軍需、衛星通信など、すべての増幅器 の差別化solution提供
エフアールテックのPower Amplifier Solutionは、移動通信基地局とレピ ータの核心部品である増幅器を研究開発し、高い信頼性と技術力を基に、 厳格な品質と差別化された製品を提供しています。
HPA、LPAだけでなく、最新の線形化技術であるDPDとAPDと高度Device （GaN＆LDMOS）を適用して、最適なDoherty設計技術を使用して、 高効率と小型化を行い、最適のレピータと基地局システムと放送、軍需、 医療機器に必要なシステムの設計が可能にサポートします。
エフアールテックは2〜3世代通信サービスから最近の4世代LTE-Aサービス、 TDD方式のTD-LTEサービスまでモバイル通信中継システムに最適化され た高効率電力増幅器ファミリを確保しており、地上波DMB（T-DMB） と衛星用、防衛産業用高出力増幅器まで、様々な分野に適用されています。
顧客が希望する仕様と様々なオプションを選択できるようにして、 Full Customization Solutionを提供し、顧客の満足のために最高の製品と サービスをお約束します。
Applications
Core Technology
Linearization Technology

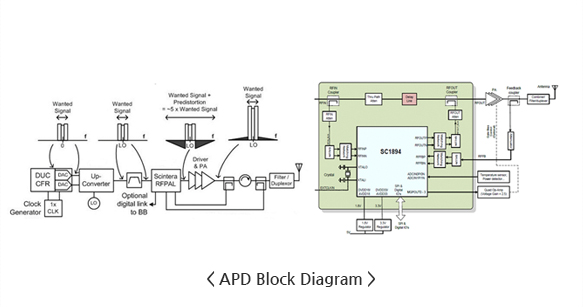

1. APD Technology
APD(Adaptive Pre-Distortion)は、MAXIM社のRFPAL
（RF Power Amplifier Linearizer）ICを利用して電力増幅器の非線形性特性
を改善させる技術である。
APDは、増幅器の最終的な出力信号をサンプリングしてRFPAL ICにフ
ィードバックを与える入力信号とフィードバックされた出力信号を比較し
て入力信号を歪みせて非線形成分（IMD）を除去する役割を担う。
最近、二重経路（Dual-Path）をサポートしているOne-Chip RFPAL発売 により複数の入出力（MIMO）システムに適用可能であり、 DPDより部品構成のコストやサイズが小さく消費電力が小さいSmall-Cell や小出力システムに最適なソリューションである。

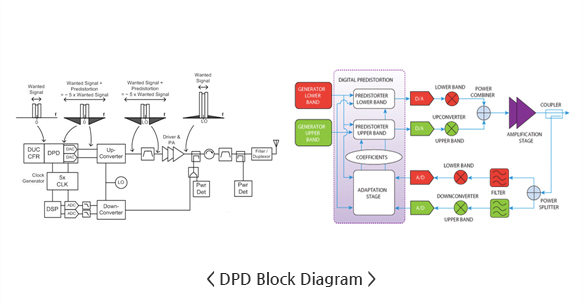

2. DPD Technology
DPD(Digital Pre-Distortion)は、すでに基地局/レピータ産業で 広く実用化されている技術で電力増幅器の線形区間を最大化し、 DSP（Digital Signal Processing）を適用して、入力された信号をデジタル 信号処理により、事前に歪ませて非線形性を改善させる技術である。
モバイルユーザーが要求とするデータ量が増加するにつれて、次世代基地局は、 最高60MHzのより高い伝送帯域幅を達成することができるように設計され なければならず、60MHzの帯域幅を線形化するために、線形化アルゴ リズムのためのプリディストーション（predistortion）フィードバック ループは、300MHzまでの5次混変調（intermouulation）信号を処理 することができる。最近Multi band機器と同じ周波数パスが多く構造 でAPDよりもDPDが価格と効率の競争力があり、Multi pathをサポート する高出力システムに脚光を浴びている。
高効率技術

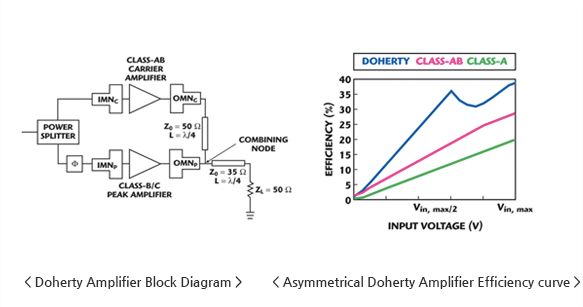

1. 対称ドハーティ設計
Doherty技術は、移動通信基地局と中継システムの消費電力を改善 するために、2000年初頭から電力増幅器に本格的に商用化されており、 主に増幅部で同じPeak PowerのCarrier TRとPeaking TRについてDoherty マッチングを介してCombineして電力信号をアンテナまで伝送させる。
この時、Carrier TRのBiasはClass AB級で、Peaking TR biasはClass B 級またはCに設定した後Doherty Combining nodeに応じて、 低入力電力ではPeaking TRが動作せず、Carrier TRのみ動作する。 Peaking TRは、電力増幅器のSaturation Power（Psat）から6dB back-off された時点で動作を開始するのでこの時が最大の効率である。

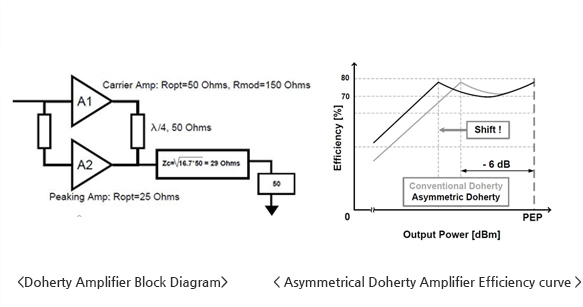

2. 非対称ドハーティ設計
Asymmetrical Doherty 技術は、一般的なDohertyのように同じPower のCarrier TR、Peaking TRを使用するのではなく、お互いPower比率を別の 方法で適用する。Carrier TR比約2〜3倍高いPeaking TRを適用して、 Peaking TRのPowerが大きくなるほど、より低いパワーで効率が改善される。
Doherty方式が電力増幅器のSaturation Powerから6dB Back-off点で最大効 率であるのに対し、Asymmetrical DohertyはPeaking TRのPowerに基づい て7〜12dB Back-off点で最大効率を出す。
サービス信号のPAPRを考慮すれば、電力増幅器の定格出力やより低出力 で最大効率を出すことができるように設計することができる利点があるが、 高いPowerのPeaking TR適用によりコストが上昇する短所がある。
